Купить редуктор Ч-80-25-51-1-2-Квх.Цвых.-ВУ1 вы можете с НДС или без НДС. Цена 13000 руб. с НДС или 11000 руб. без НДС по состоянию на 26.03.2018 г.

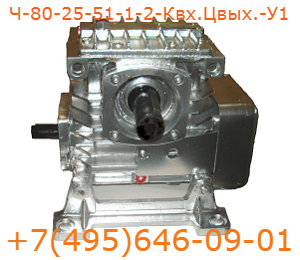

Редуктор червячный Ч-80-25

Условное обозначение:

 Ч-80-25-51-1-2-Квх.Цвых.-ВУ1

 Основные характеристики:

Параметр Значение
Тип редуктора Ч
Номинальный крутящий момент на выходном валу* 195 Н*м
Масса 19 кг.

* Значение указывается минимальное для передаточного числа 25.

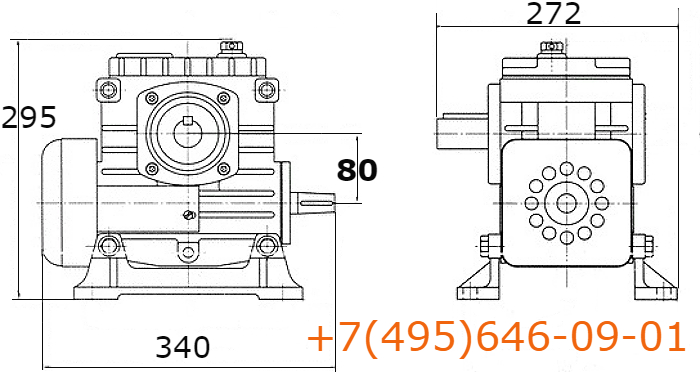

 Габаритные размеры редуктора Ч-80-25, вариант сборки 51:

 Размеры червячного одноступенчатого редуктора Ч-80-25-51-1-2-Квх.Цвых.-ВУ1



Межосевое расстояние Длина Ширина Высота Объём фактический Объём номинальный
80 мм 340 мм 272 мм 295 мм 0,027 м³ 0,1 м³

 Передаточное число редуктора Ч-80-25, фактическое и номинальное:

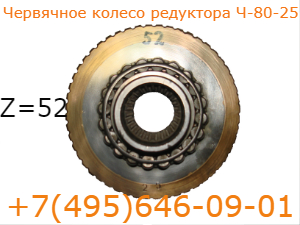

Шестерня редуктора Ч-80-25

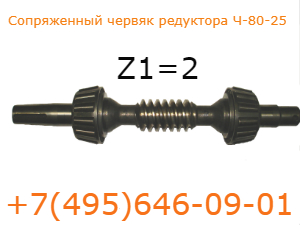

 Тихоходный вал редуктора Ч-80-25



















Передаточное число номинальное Число зубьев червячного колеса, Z Число заходов витков червяка, Z1 Передаточное число фактическое
 25 52   26

 Вариант сборки редуктора Ч-80-25-51:

вариант сборки редуктора Ч-80-25-51





Расшифровка Обозначение
Тихоходный вал Т
Быстроходный вал Б
Вариант сборки 51

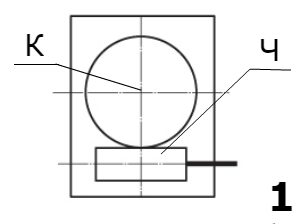

Вариант расположения червячной пары редуктора Ч-80-25-51-1:

 Расположение червячной пары 1 редуктора Ч-80-25



Расшифровка Обозначение
Червячное колесо К
Червячный вал Ч
Вариант расположения червячной пары 1

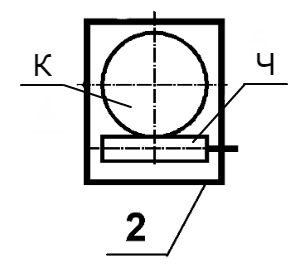

Вариант расположения лап редуктора Ч-80-25-51-1-2

 Вариант расположения лап по плоскости





Расшифровка Обозначение
Червячное колесо К
Червячный вал Ч
Вариант расположения лап (снизу под червяком) 2

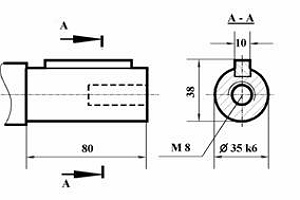

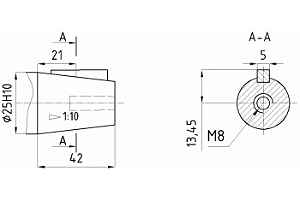

Размеры конца входного конусного и выходного цилиндрического вала редуктора Ч-80-25-51-1-2-Квх.Цвых.:

 Размеры выходного вала редуктора Ч-80-25Размеры конца червячного вала редуктора Ч-80-25



















 В - редуктор Ч-80-25-51-1-2-Квх.Цвых.-В оснащен вентилятором принудительного охлаждения, располагается на быстроходном валу. Защищен кожухом.

 Климатическое исполнение У и категория размещения 1 редуктора Ч-80-25-51-1-2-Квх.Цвых-ВУ1.

 Подшипники редуктора Ч-80: быстроходный вал (червяк) - 7606; тихоходный вал - 7210А.

 Манжета (сальник): быстроходный вал (червяк) 2.2-25х42-1; тихоходный вал 2.2-50х70-1.
