Червячный одноступенчатый редуктор Ч-80-50

 Ч-80-50-51-1-2-КЦ-В-У1   -обозначение при заказе.

Основные характеристики:

Тип редуктора Номинальный крутящий момент на выходном валу Масса
Ч (червячный) 206 Н*м (частота вращения входного вала 1500 об/мин) 19,0 ± 5% кг

  Габаритные размеры редуктора Ч-80-50, вариант сборки 51:

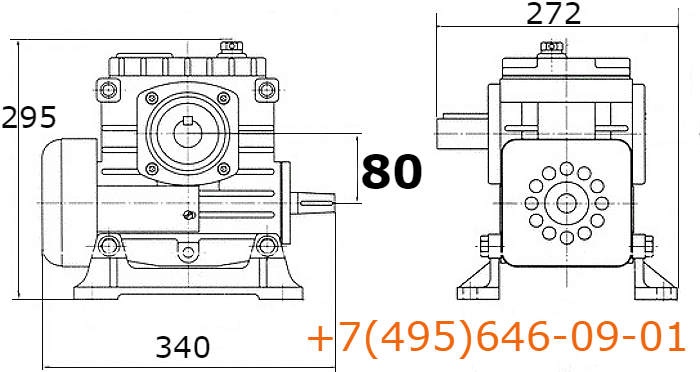

 Длина, ширина, высота редуктора Ч-80-50-51



Межосевое расстояние Длина Ширина Высота Объём фактический Объём номинальный
80 мм 340 мм 272 мм 295 мм  0,027 м³ 0,1 м³



Передаточное число редуктора Ч-80-50, фактическое и номинальное:

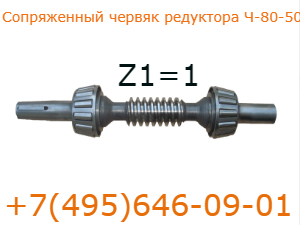

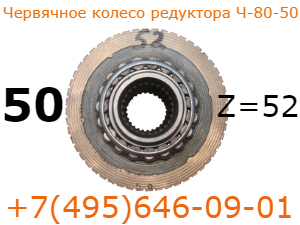

Шестерня редуктора Ч-80-50 Червячный вал однозаходный



















Передаточное число номинальное Число зубьев червячного колеса, Z Число заходов витков червяка, Z1 Передаточное число фактическое
50 52 1 52

 Вариант сборки редуктора Ч-80-50-51:

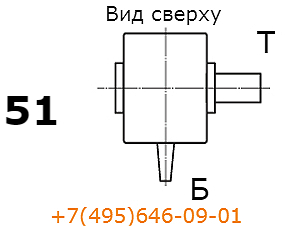

 Сборка 51



Расшифровка Обозначение
Тихоходный вал Т
Быстроходный вал Б
Вариант сборки 51









 Вариант расположения червячной пары и крепления лап редуктора Ч-80-50-51-1-2:

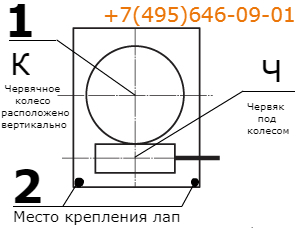

 Вариант расположения червячной пары 1, крепление лап 2





Расшифровка Обозначение
Червячное колесо К
Червячный вал Ч
Вариант расположения червячной пары 1
Вариант расположения лап 2

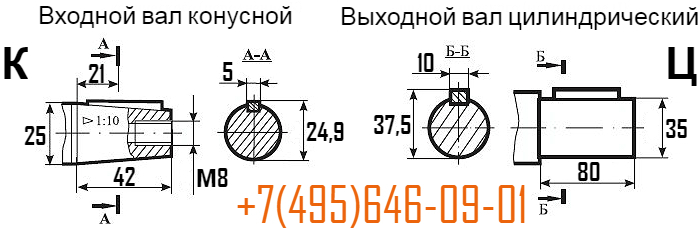

Размеры конца входного конусного и выходного цилиндрического вала редуктора Ч-80-50-51-1-2-КЦ:

 Размеры валов редуктора Ч-80



В - редуктор Ч-80-50-51-1-2-КЦ-В оснащен вентилятором принудительного охлаждения, располагается на быстроходном валу. Защищен кожухом.

 Климатическое исполнение У и категория размещения 1 редуктора Ч-80-50-51-1-2-КЦ-В-У1.

 Подшипники редуктора Ч-80: быстроходный вал (червяк) - 7606; тихоходный вал - 7210А.

 Манжета (сальник): быстроходный вал (червяк) 2.2-25х42-2; тихоходный вал 2.2-50х70-2.
