С какой целью в редукторе используется одна или несколько ступеней? Почему многоступенчатость в цилиндрическом редукторе реализована в одном корпусе, а в червячном компоновкой двух одноступенчатых редукторов?

 Для увеличения значения передаточного числа в цилиндрическом редукторе используется дополнительная ступень. Как правило, общее количество от одной до трех (см. рис. 14.1). Чтобы увеличить передаточное число червячного редуктора используют второй червячный редуктор с меньшим межосевым расстоянием. Быстроходный редуктор полым выходным валом насаживают на червяк тихоходного и закрепляют от проворота (см. рис. 14.2).

Пример 1. Рассмотрим изменение передаточного числа редуктора на примере 160 размера. ЦУ-160 – одноступенчатый цилиндрический редуктор, передаточные числа от 2 до 6,3. Ц2У-160 – двухступенчатый цилиндрический редуктор, от 8 до 40. Ц3У-160 – трехступенчатый, от 31,5 до 200 (см. таб. 14.1).

Пример 2. Червячный одноступенчатый редуктор Ч-160 имеет передаточные числа от 8 до 80, а двухступенчатый Ч2-160 от 100 до 4000 (см. таб. 14.2).

Червячный редуктор имеет больший диапазон значений передаточных чисел в отличие от цилиндрического, поэтому достаточно использование двух ступеней. Реализация каждой ступени в виде самостоятельной единицы привода значительно технологичнее, позволяет использовать крупносерийные одноступенчатые редукторы и удешевляет производство.

Трехступенчатый редуктор



























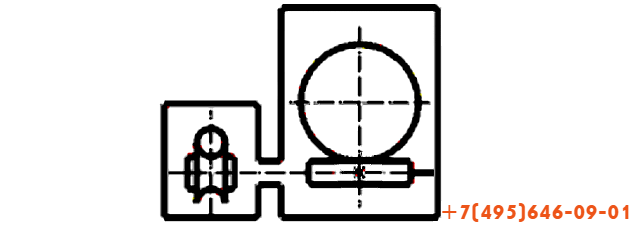

Двухступенчатый червячный редуктор





















Номинальные передаточные числа цилиндрического редуктора 160 размера в зависимости от
количества ступеней приведены в таблице 14.1

Типоразмер редуктора Номинальные передаточные числа Количество ступеней
 ЦУ-160 2; 2,5; 3,15; 4; 5; 6,3   1
 Ц2У-160 8; 10; 12,5; 16; 20; 25; 31,5; 40   2
 Ц3У-160 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200   3

Таблица 14.1

 Номинальные передаточные числа червячного редуктора 160 размера в зависимости от
количества ступеней приведены в таблице 14.2

Типоразмер редуктора Передаточные числа Количество ступеней
 Ч-160 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80  1
 Ч2-160 100; 125; 160; 200; 250; 400; 630; 1000; 1600; 2500; 4000  2

Таблица 14.2
