Схемы сборки червячных одноступенчатых и двухступенчатых редукторов, мотор-редукторов. Варианты сборки цилиндрических и коническо-цилиндрических редукторов.

   Цифровое обозначение варианта сборки не определяет форму входного и выходного вала.

Пример 1. Вам нужен редуктор РМ-500 сборка 11 (см. табл. 7.1). Судя по рисунку, валы расположены по одну сторону от корпуса редуктора. Форма тихоходного вала может быть цилиндрическая или в виде зубчатой полумуфты, а быстроходного конусная или цилиндрическая. Следовательно, при заказе после цифр 11 надо указывать: К вх. (первичный вал конусной)М вых. (вторичный в виде зубчатой полумуфты).

Пример 2. Редуктор Ч-80 сборка 56 (см. табл. 7.2). Это означает, что выходной вал симметричный полый. Изготавливается со шпонкой внутри или шлицевой. Получается: 56 К вх. П шп. или П шл.

   Графическую картинку варианта сборки необходимо рассматривать, как вид сверху. Быстроходный вал изображается тоньше, а тихоходный или полый толще или шире. В случае с червячным редуктором или мотор-редуктором червячный вал расположен под колесом. Оси выходных концов валов цилиндрических редукторов параллельны или в случае червячного редуктора, мотор-редуктора, коническо-цилиндрического редуктора перпендикулярны.

   Несимметричность полого вала определяется расположением шлицов или шпонки относительно оси симметрии редуктора.

   Точкой обозначают входной вал направленный вверх, плюсом - вниз. Буква «А» - первая ступень, «Б» вторая ступень редуктора (см. табл. 7.3).

   Обращаем Ваше внимание, что не все редукторы одного типа изготавливаются во всех возможных вариантах сборок.

Пример 3. Редуктор цилиндрический двухступенчатый тип 1Ц2У в габарите 250, может быть изготовлен 16 и 26 сборки, а 125 габарит нет. Это прежде всего обусловлено особенностями используемых механизмов к которым подключается редуктор.

 Варианты сборок цилиндрических редукторов, схема сборки коническо-цилиндрических редукторов

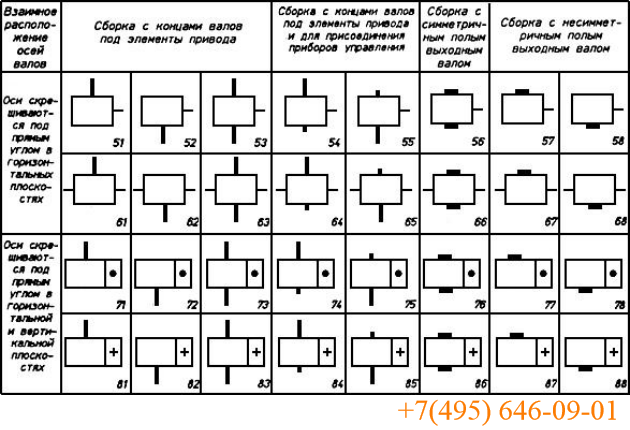

Схема сборки червячных редукторов. варианты сборки мотор-редукторов

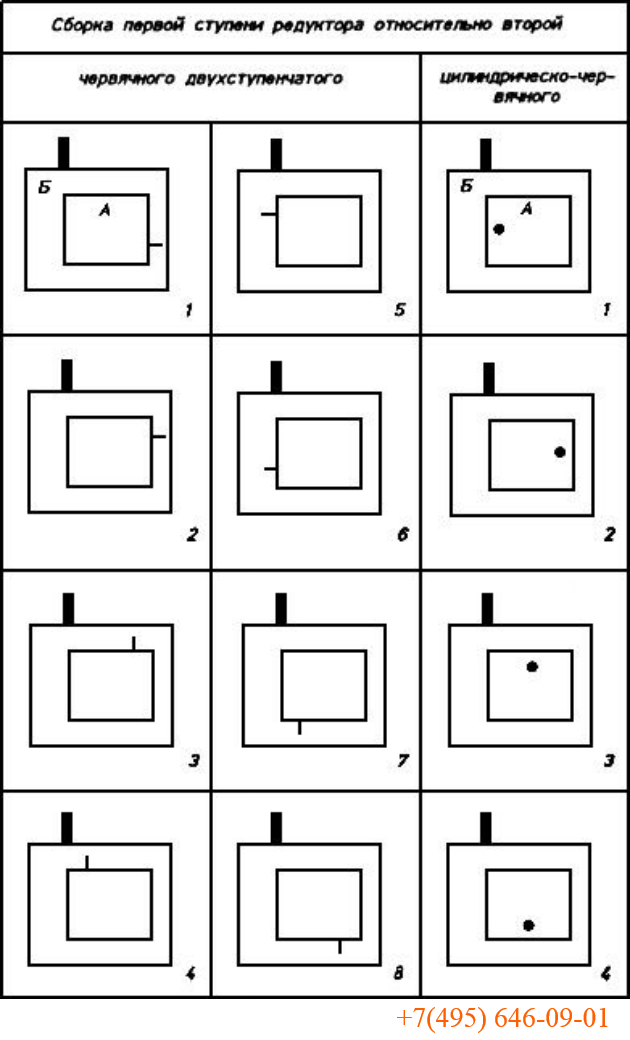

 Вариант сборки двухступенчатого червячного редуктора . схема сборки вариант сборки
