Купить редуктор 2Ч-80-12,5-52-1-2-КЦ-У1 вы можете с НДС или без НДС. Цена 13000 руб. с НДС или 11000 руб. без НДС по состоянию на 30.04.2018 г.

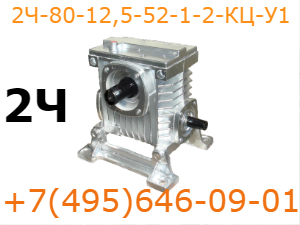

Редуктор 2Ч-80-12,5

Условное обозначение:

2Ч-80-12,5-52-1-2-КЦ-У1

Основные характеристики:

Параметр Значение
Тип редуктора
Номинальный крутящий момент на выходном валу* 200 Н*м
Масса 18,6 кг.

*Значение указывается минимальное для передаточного числа 12,5.

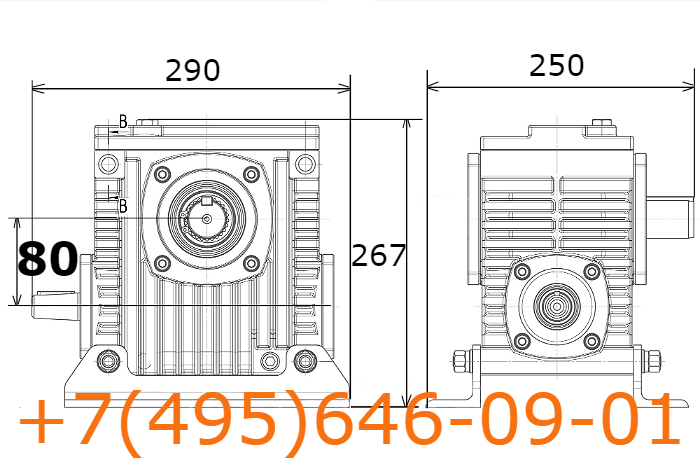

 Габаритные размеры редуктора 2Ч-80-12.5, вариант сборки 52:

Длина,ширина, высота редуктора 2Ч-80-12.5-52



Межосевое расстояние Длина Ширина Высота Объём фактический Объём номинальный
80 мм 290 мм 250 мм 267 мм  0,019 м³ 0,1 м³

 Передаточное число редуктора 2Ч-80-12.5, фактическое и номинальное:

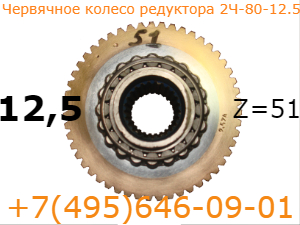

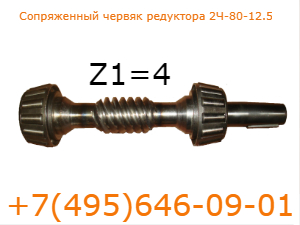

Червячное колесо Z=51Червячный вал четырехзазодный



















Передаточное число номинальное Число зубьев червячного колеса, Z Число заходов витков червяка, Z1 Передаточное число фактическое
12,5 51 4 12,75

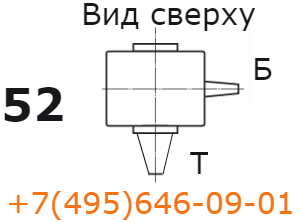

 Вариант сборки редуктора 2Ч-80-12,5-52:

 Вариант сборки 52



Расшифровка Обозначение
Тихоходный вал Т
Быстроходный вал Б
Вариант сборки 52

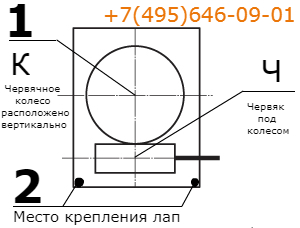

Вариант расположения червячной пары и крепления лап редуктора 2Ч-80-12,5-52-1-2:

 Вариант расположения червячной пары 1, крепление лап 2



Расшифровка Обозначение
Червячное колесо К
Червячный вал Ч
Вариант расположения червячной пары 1
Вариант расположения лап 2
