Ч-80А

Назначение червячных редукторов Ч-80

Редукторы червячные одноступенчатые универсальные предназначены для изменения крутящих моментов и частоты вращения вала в качестве комплектующих в приводах машин, оборудования и механизмов.

Условия применения червячных редукторов Ч-80:

• нагрузка постоянная и переменная, одного направления и реверсивная;
• работа с периодическими остановками и длительная до 24 часов в сутки;
• вращение валов в любую сторону;
• частота вращения входного вала не более 1800 об/мин;
• атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
• климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

РИС1.

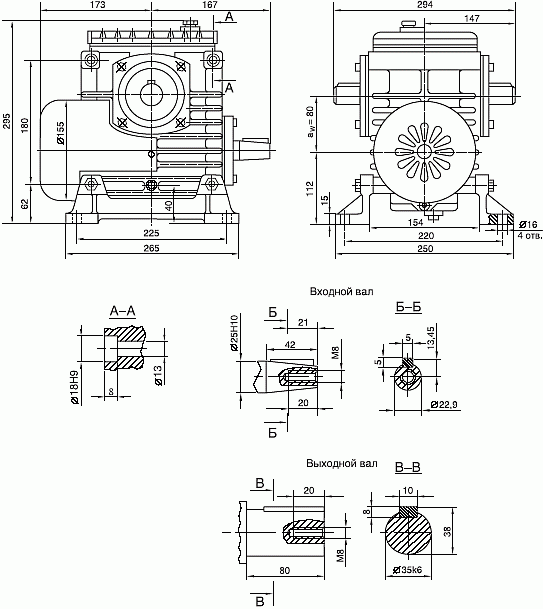

Габаритные и присоединительные размеры

РИС2.
Варианты сборки редукторов и расположения червяной пары

РИС3.
Варианты расположения лап
(1-без лап; 2-5 расположение лап по плоскостям)

Пример  условного обозначения червячных редукторов Ч 80 при заказе:

Редуктор Ч-80-40-52-1-2 ВУЗ, ТУ2-056-181-79, что означает:
редуктор червячный одноступенчатый универсальный типа Ч с межосевым расстоянием 80 мм, номинальным передаточным числом 40, вариантом сборки 52, с расположением червяка под колесом (вариант 1 по расположению червячной пары), вариантом установки с лапами 2, с вентилятором В, климатическом исполнении У, категорией размещения 3.
