РЕДУКТОР ВЕРТИКАЛЬНЫЙ КРАНОВЫЙ ТИП В-400

Назначение редуктора цилиндрического вертикального кранового В-400 (в-400):

Редуктор В-400 цилиндрический трехступенчатый вертикальный предназначен для использования в подъемно-транспортном оборудовании в качестве привода механизмов передвижения крановых тележек и кранов, а также в качестве привода общего назначения.

Условия применения редуктора В-400 (редуктора B-400) цилиндрического треступенчатого вертикального с эвольвентными зубчатыми передачами:

  • нагрузка постоянная и переменная по значению;
  • одного направления и реверсивная;
  • работа длительная или с периодическими остановками;
  • вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1800 об/мин.;
  • атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • климатические исполнения: У, Т (для категорий размещения 1...3) и климатические исполнения УХЛ и О (для категории размещения 4) по ГОСТ 15150-69.

Условное обозначение редуктора В400 (редуктора в-400) при заказе:

редуктор в-400-17,4-У1, означает, что редуктор вертикальный В-400, с суммарным межосевым расстоянием 400 мм, фактическим передаточным отношением 17,4, климатическим исполнением У и категорией размещения 1.

  • В – тип;
  • 400 - общее межосевое расстояние;
  • 17,4 - фактическое передаточное число;
  • У1 – климатическое исполнение и категория размещения.

Заказать и купить редуктор цилиндрический вертикальный крановый В-400 можно по телефонам указанным в контактах.

Технические характеристики редуктора цилиндрического вертикального кранового В-400:

Номинальное передаточное отношение, i

18

20

28

40

50

Номинальный крутящий момент

на тихоходном валу, Т, Нxм;
при номинальной частоте вращения

быстроходного. вала,
с-1 (об/мин)

10 (600)

Легкий (Л)

3400

3500

3800

Средний (С)

1800

2000

2350

Тяжелый (Т)

1400

1550

Весьма тяжелый (ВТ)

1300

1400

1550

12,5 (750)

Легкий (Л)

3200

3300

3650

Средний (С)

1600

1700

1800

2100

Тяжелый (Т)

1200

1300

1450

Весьма тяжелый (ВТ)

1100

1200

1350

16,6 (1000)

Легкий (Л)

3150

3850

Средний (С)

1400

1600

1750

Тяжелый (Т)

1100

1200

1350

Весьма тяжелый (ВТ)

1000

1100

1250

Масса редуктора В-400, кг

106

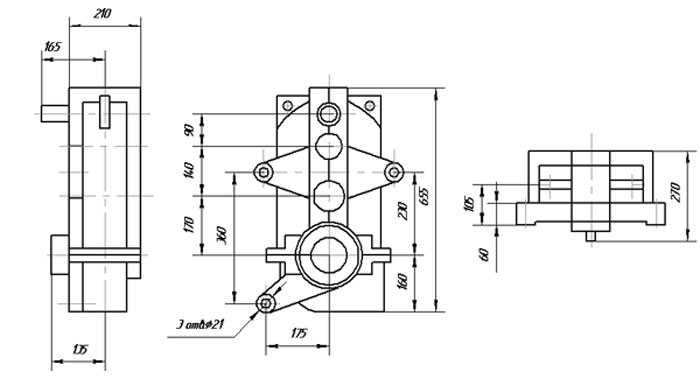

Габаритные и присоединительные размеры цилиндрического трехступенчатого вертикального редуктора В 400:

Размеры концов входных и выходных валов B-400:

Размеры концов входных и выходных валов В-400

Вал

l

d s6

t

b

входной

53

34

37

10

выходной

50

85

90

25
