Купить редуктор 2ЧМ-80-80-51-1-2-Квх.Цвых.-У1 вы можете с НДС или без НДС. Цена 13000 руб. с НДС или 11000 руб. без НДС по состоянию на 09.04.2018 г.

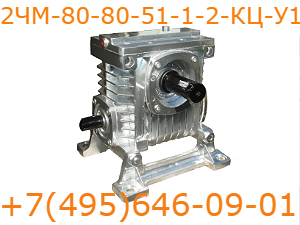

Червячный редуктор 2ЧМ-80-80

Условное обозначение:

2ЧМ-80-80-51-1-2-КЦ-У1

 Основные характеристики:

Параметр Значение
Тип редуктора 2ЧМ
Номинальный крутящий момент на выходном валу* 170 Н*м
Масса 18,6 кг.

* Значение указывается минимальное для передаточного числа 80.

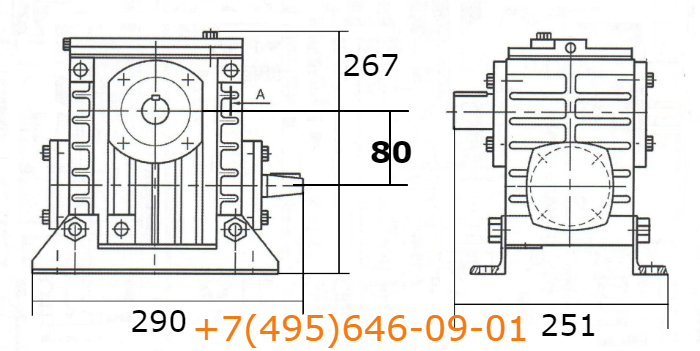

 Габаритные размеры редуктора 2ЧМ-80-80, вариант сборки 51:

Габариты редуктора 2ЧМ-80-80-51



Межосевое расстояние Длина Ширина Высота Объём фактический Объём номинальный
80 290 мм 251 мм 267 мм 0,019 м 0,1 м

 Передаточное число редуктора 2ЧМ-80-80, фактическое и номинальное:

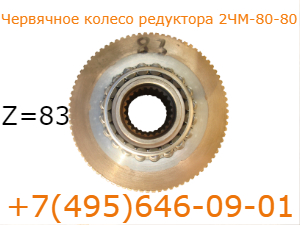

Z=83

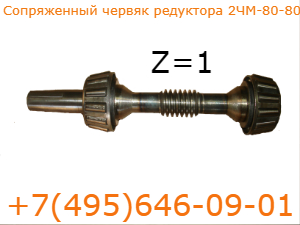

 Однозаходный червяк редуктора 2ЧМ-80-80



















Передаточное число номинальное Число зубьев червячного колеса, Z Число заходов витков червяка, Z1 Передаточное число фактическое
 80  83  1  83

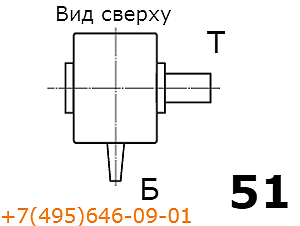

  Вариант сборки редуктора 2ЧМ-80-80-51:

Схема сборки 51





Расшифровка Обозначение
Тихоходный вал Т
Быстроходный вал Б
Вариант сборки 51

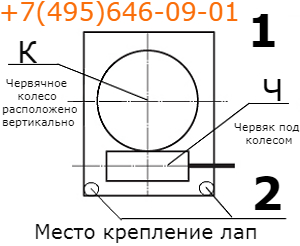

 Вариант расположения червячной пары и крепления лап редуктора 2ЧМ-80-80-51-1-2:

Вариант компановки редуктора 2ЧМ-80-80-51-1-2







Расшифровка Обозначение
Червячное колесо К
Червячный вал Ч
Вариант расположения червячной пары 1
Вариант расположения лап 2

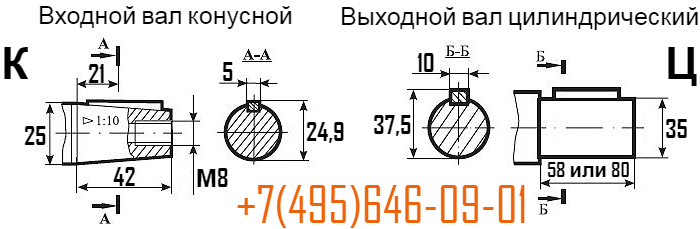

 Размеры конца входного конусного и выходного цилиндрического вала редуктора 2ЧМ-80-80-51-1-2-КЦ:


Размеры входного и выходного вала редуктора 2ЧМ-80-80

 Шпонка входного вала 2-5х5х30 или 5х5х38.

Шпонка выходного вала длиной 58 мм.: 2-10х8х50 или 10х8х58.

Шпонка выходного вала длиной 80 мм.: 2-10х8х60 или 10х8х70.

 Манжета (сальник): быстроходный вал (червяк) 2.2-25х42-1; тихоходный вал 2.2-50х70-1.

 Климатическое исполнение У и категория размещения 1 редуктора 2ЧМ-80-80-51-1-2-КЦ-У1.

 Подшипники редуктора 2ЧМ-80: быстроходный вал (червяк) - 7606; тихоходный вал - 7210А.
