Ч-100-40

Условное обозначение:

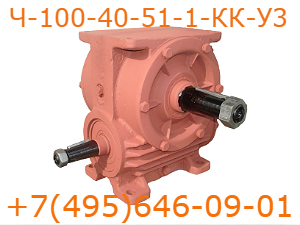

Ч-100-40-51-1-КК-У3

Основные характеристики:

Параметр Значение
Тип редуктора Ч
Номинальный крутящий момент на выходном валу* 387 Н*м
Масса 44 кг.

* Значение указывается минимальное для передаточного числа 40.

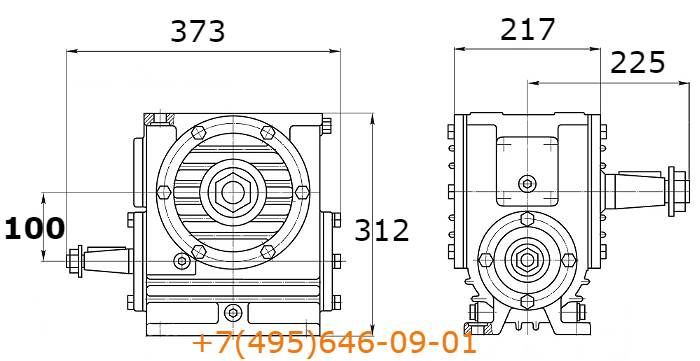

Габаритные размеры редуктора Ч-100-40, вариант сборки 51:

Червячный редуктор Ч-100-40

Межосевое расстояние Длина Ширина Высота Объём фактический Объём номинальный
100 мм  373 мм  333,5 мм  312 мм 0,039 м³  0,1 м³

 Передаточное число редуктора Ч-100-40, фактическое и номинальное:

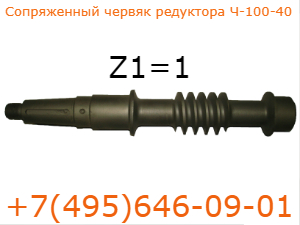

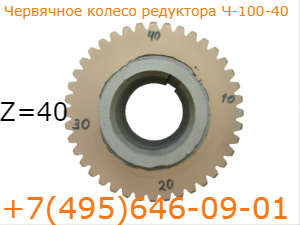

Червячное колесо Z=40 Сопряженный червяк редуктора Ч-100-40



















Передаточное число номинальное Число зубьев червячного колеса, Z Число заходов витков червяка, Z1 Передаточное число фактическое
 40  40  1  40

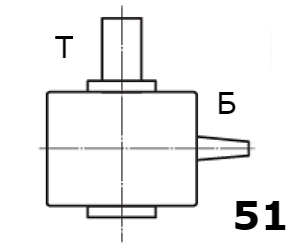

 Вариант сборки редуктора Ч-100-40-51

Вариант сборки редуктора Ч-100, 51 схема сборки







Расшифровка Обозначение
Тихоходный вал Т
Быстроходный вал Б
Вариант сборки 51

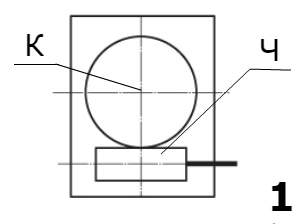

Вариант расположения червячной пары редуктора Ч-100-40-51-1:

Вариант компоновки редуктора





Расшифровка Обозначение
Червячное колесо К
Червячный вал Ч
Вариант расположения червячной пары 1

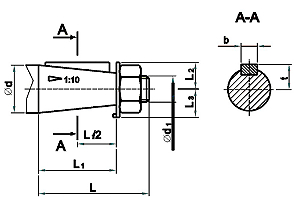

  Размеры конца входного и выходного конусного вала редуктора Ч-100-40-51-1-КК:

Размеры быстроходного и тихоходного конусных валов редуктора Ч-100-40-51-1-КК Быстроходный вал:

L L1 L2 L3 b d d1 t
80 58 24 18 6 32 M20x1,5-8g 17,05

 Тихоходный вал:

L L1 L2 L3 b d d1 t
110 82 32 25 12 45 M30x2-8g 23,45







 Климатическое исполнение У и категория размещения 3 редуктора Ч-100-40-51-1-КК-У3.

 Подшипники редуктора Ч-100: быстроходный вал (червяк) - 66408Л; тихоходный вал - 7212А.

 Манжета (сальник): быстроходный вал (червяк) 2.2-40х60-1; тихоходный вал 2.2-60х85-1.
