Купить редуктор Ч-125-16-51-2-КК-У2 вы можете с НДС или без НДС. Цена 28000 руб. с НДС или 24000 руб. без НДС по состоянию на 16.04.2018 г.

Редуктор Ч-125-16

Условное обозначение:

Ч-125-16-51-2-КК-У2

 Основные характеристики:

Параметр Значение
Тип редуктора Ч
Номинальный крутящий момент на выходном валу* 676 Н*м
Масса 88 кг.

 *Значение указывается минимальное для передаточного числа 16.

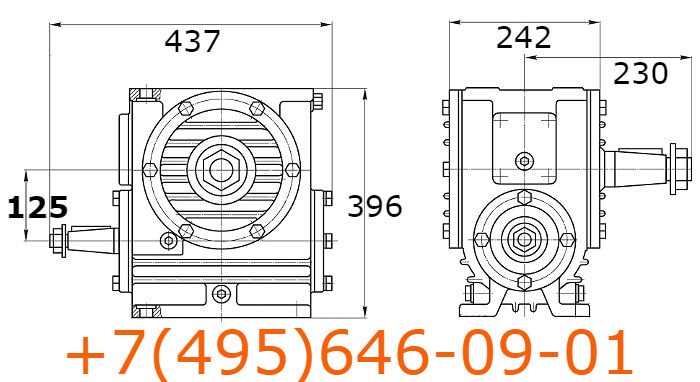

 Габаритные размеры редуктора Ч-125-16, вариант сборки 51:

 Длина, ширина, высота редуктора Ч-125-16-51



Межосевое расстояние Длина Ширина Высота Объём фактический Объём номинальный
125 мм 437 мм 351 мм 396 мм  0,06 м³ 0,1 м³

 Передаточное число редуктора Ч-125-16, фактическое и номинальное:

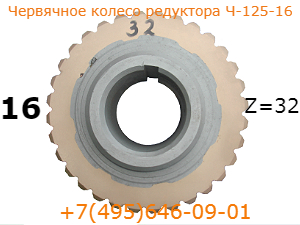

Червячное колесо

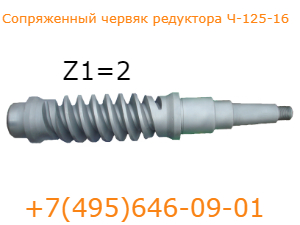

Двухзаходный червячный вал редуктора Ч-125-16



















Передаточное число номинальное Число зубьев червячного колеса, Z Число заходов витков червяка, Z1 Передаточное число фактическое
16 32 2 16

 Вариант сборки редуктора Ч-125-16-51:

 Вариант сборки 51 редуктора Ч-125-16





Расшифровка Обозначение
Тихоходный вал Т
Быстроходный вал Б
Вариант сборки 51

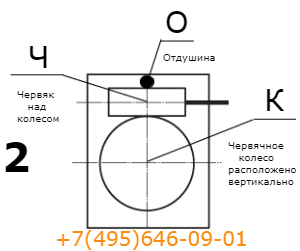

 Вариант расположения червячной пары редуктора Ч-125-16-51-2:

 Вариант расположения червячной пары 2





Расшифровка Обозначение
Червячное колесо К
Червячный вал Ч
Вариант расположения червячной пары 2
Отдушина О

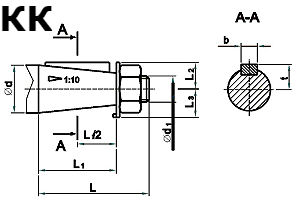

Размеры конца входного и выходного конусного вала редуктора Ч-125-16-51-2-КК:

Чертеж конусного входного и выходного вала редуктора Ч-125 Быстроходный вал:

L L1 L2 L3 b d d1 t
80 58 24 18 6 32 M20x1,5-8g 17,05

Шпонка: 2-6х6х50 или 6х6х55

L L1 L2 L3 b d d1 t
110 82 38 30 14 55 M36x3-8g 28,95

Шпонка: 2-14х9х65 или 14х9х80





 Климатическое исполнение У и категория размещения 2 редуктора Ч-125-16-51-2-КК-У2.

Подшипники редуктора Ч-125: быстроходный вал (червяк) - 66410Л(7310); тихоходный вал - 7512 или 7515.

Манжеты (сальники) редуктора Ч-125: быстроходный вал - 2.2.-50х70; тихоходный вал - 2.2.-75х100.
