Купить редуктор Ч-160-50-52-1-КК-У3 вы можете с НДС или без НДС. Цена 39000 руб. с НДС или 33000 руб. без НДС по состоянию на 30.04.2018 г.

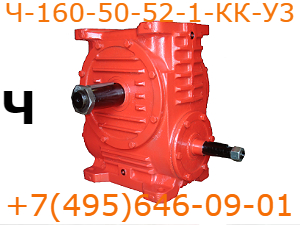

Редуктор Ч-160-50

Условное обозначение:

Ч-160-50-52-1-КК-У3

Параметр Значение
Тип редуктора Ч
Номинальный крутящий момент на выходном валу* 1168 Н*м
Масса 157 кг.

 *Значение указывается минимальное для передаточного числа 50.

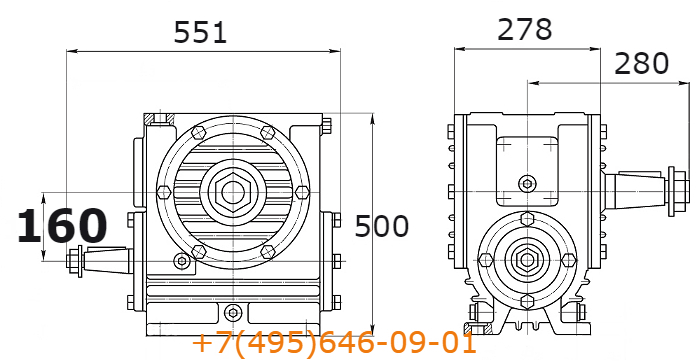

 Габаритные размеры редуктора Ч-160-50, вариант сборки 52:

Длина, ширина, высота редуктора Ч-160-50-52



Межосевое расстояние Длина Ширина Высота Объём фактический Объём номинальный
160 мм 551 мм 419 мм 500 мм  0,1154 м³ 0,12 м³

Передаточное число редуктора Ч-160-50, фактическое и номинальное:

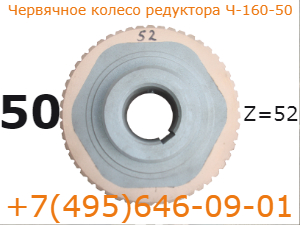

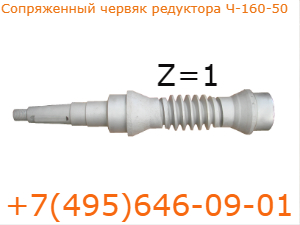

Z=52 Однозаходный червяк редуктора Ч-160-50



















Передаточное число номинальное Число зубьев червячного колеса, Z Число заходов витков червяка, Z Передаточное число фактическое
50 52 1 52

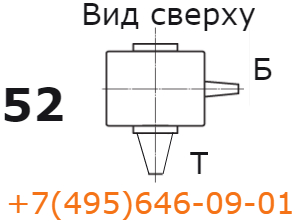

 Вариант сборки редуктора Ч-160-50-52:

 Вариант сборки 52



Расшифровка Обозначение
Тихоходный вал Т
Быстроходный вал Б
Вариант сборки 52

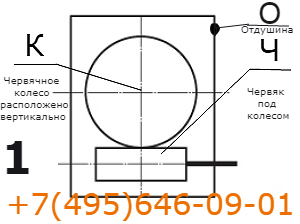

Вариант расположения червячной пары редуктора Ч-160-50-52-1:

Вариант расположение червячной пары 1



Расшифровка Обозначение
Червячное колесо К
Червячный вал Ч
Вариант расположения червячной пары 1
Отдушина О

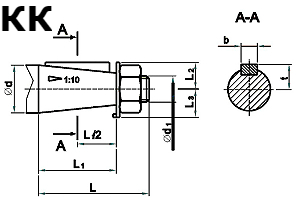

 Размеры конца входного и выходного конусного вала редуктора Ч-160-50-52-1-КК:

Чертеж конусного входного и выходного вала редуктора Ч-160

Быстроходный вал:

L L1 L2 L3 b d d1 t
110 82 28 20 10 40 M24x2-8g 20,95

Шпонка: 2-10х8х60 или 10х8х75

Тихоходный вал:

L L1 L2 L3 b d d1 t
140 105 50 40 18 70 M48x3-8g 36,38

Шпонка: 2-18х11х90 или 18х11х100



 Климатическое исполнение У и категория размещения 3 редуктора Ч-160-50-52-1-КК-У3.

 Подшипники редуктора Ч-160: быстроходный вал (червяк) - 27315 (7315); тихоходный вал - 7516А.

 Манжеты (сальники) редуктора Ч-160: быстроходный вал - 2.2.-50х70; тихоходный вал - 2.2.-80х105.
