Купить редуктор Ч-80-31,5-52-1-2-КЦ-В-У1 вы можете с НДС или без НДС. Цена 13000 руб. с НДС или 11000 руб. без НДС по состоянию на 27.05.2018 г.

Червячный одноступенчатый редуктор Ч-80-31,5

Ч-80-31,5-52-1-2-КЦ-В-У1  -обозначение при заказе.

Основные характеристики:

Тип редуктора Номинальный крутящий момент на выходном валу* Масса
Ч (червячный) 250 Н*м (частота вращения входного вала 1500 об/мин) 19,0 ± 5% кг

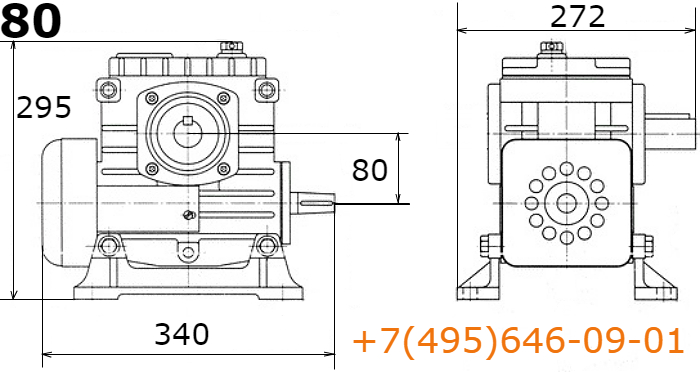

Габаритные размеры редуктора Ч-80-31,5, вариант сборки 52:

Чертеж редуктора Ч-80-31,5, сборка 52



Межосевое расстояние Длина Ширина Высота Объём фактический Объём номинальный
80 мм 340 мм 272 мм 295 мм 0,027 м³  0,1 м³

 Передаточное число редуктора Ч-80-31,5, фактическое и номинальное:

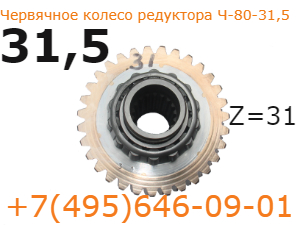

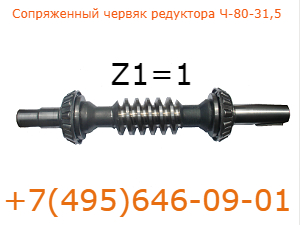

 Червячный вал однозаходный редуктора Ч-80-31,5Z=31



















Передаточное число номинальное Число зубьев червячного колеса, Z Число заходов витков червяка, Z1 Передаточное число фактическое
31,5 31 1 31

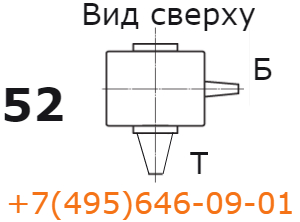

 Вариант сборки редуктора Ч-80-31,5-52:

 Вариант сборки 52



Расшифровка Обозначение
Тихоходный вал Т
Быстроходный вал Б
Вариант сборки 52









Вариант расположения червячной пары и крепления лап редуктора Ч-80-31,5-52-1-2:

Вариант расположения червячной пары 1, крепление лап 2



Расшифровка Обозначение
Червячное колесо К
Червячный вал Ч
Вариант расположения червячной пары 1
Вариант расположения лап 2









Размеры конца входного конусного и выходного цилиндрического вала редуктора Ч-80-31,5-52-1-2-КЦ:

Размеры валов редуктора Ч-80

 В - редуктор Ч-80-31,5-52-1-2-КЦ-В оснащен вентилятором принудительного охлаждения, располагается на быстроходном валу. Защищен кожухом.

 Климатическое исполнение У и категория размещения 1 редуктора Ч-80-31,5-52-1-2-КЦ-В-У1.

 Подшипники редуктора Ч-80: быстроходный вал (червяк) - 7606; тихоходный вал - 7210А.

 Манжета (сальник): быстроходный вал (червяк) 2.2-25х42-2; тихоходный вал 2.2-50х70-2.
