Купить редуктор Ц2-350-50-12-КЦ-У1 вы можете с НДС или без НДС. Цена 48000 руб. с НДС или 41000 руб. без НДС по состоянию на 11.06.2018 г.

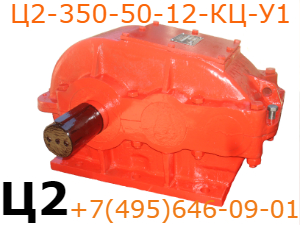

Цилиндрический двухступенчатый горизонтальный редуктор специальный крановый

 Условное обозначение:

Ц2-350-50-12-КЦ-У1

Основные характеристики:

Параметр Значение
Тип редуктора Ц2
Номинальный крутящий момент на выходном валу* 1600 Н*м
Масса 210 кг.

* Значение указывается минимальное для передаточного числа 50.

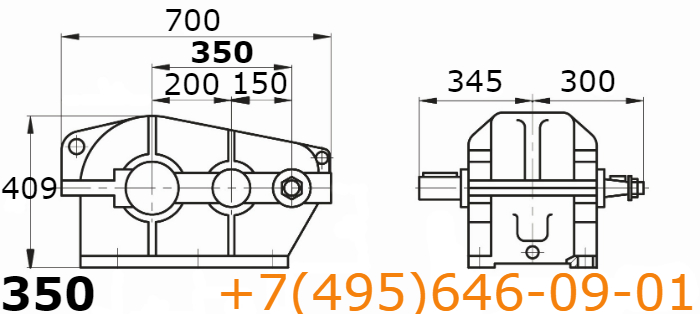

Габаритные размеры редуктора Ц2-350-50, вариант сборки 12:

Чертеж редуктора Ц2-350-50, сборка 12

Межосевое расстояние общее Межосевое расстояние второй ступени Длина Высота Ширина Объём
 350 мм  200 мм 700 мм   409 мм 645 мм  0,185 м³

Передаточное число редуктора Ц2-350-50, фактическое и номинальное:

Цилиндрический двухступенчатый горизонтальный редуктор специальный крановый

Параметр Значение
Передаточное число номинальное 50
Число зубьев первичного вала, Z1 10
Число зубьев большой шестерни среднего вала, Z2 77
Число зубьев малой шестерни среднего вала, Z3 13
Число зубьев большой шестерни выходного вала, Z4 86
Передаточное число первой ступени 7,7
Передаточное число второй ступени 6,6154
Передаточное число фактическое 50,9385

Вариант сборки редуктора Ц2-350-50-12

Схема сборки 12



Расшифровка Обозначение
Тихоходный вал Т
Быстроходный вал Б
Вариант сборки 12
