Купить редуктор Ц2У-200-31,5-12-Квх.Квых.-У1. Цена.

Купить редуктор Ц2У-200-31,5-12-Квх.Квых.-У1 вы можете с НДС или без НДС. Цена 26000 руб. с НДС или 22000 руб. без НДС по состоянию на 30.03.2018 г.

Редуктор Ц2У-200-31,5 Условное обозначение:

Ц2У-200-31,5-12-Квх.Квых.-У1

 Основные характеристики:

Параметр Значение
Тип редуктора Ц2У
Номинальный крутящий момент на выходном валу* 2500 Н*м
Масса 170 кг.

* Значение указывается для режима работы ПВ=100%.



 Габаритные размеры редуктора Ц2У-200-31,5, вариант сборки 12:

 Габариты Ц2У-200-31,5-12



Межосевое расстояние второй ступени Межосевое расстояние первой ступени Длина Высота Ширина Объём
 200 мм  125 мм  678 мм  425 мм  492 мм  0,14177 м³

 Передаточное число редуктора Ц2У-200-31,5, фактическое и номинальное:

Редуктор Ц2У-200-31,92
Параметр Значение
Передаточное число номинальное 31,5
Число зубьев первичного вала, Z1 13
Число зубьев большой шестерни среднего вала, Z2 83
Число зубьев малой шестерни среднего вала, Z3 16
Число зубьев большой шестерни выходного вала, Z4 80
Передаточное число первой ступени 6,3846
Передаточное число второй ступени 5
Передаточное число фактическое 31,9231

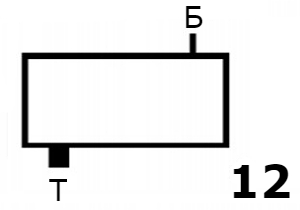

 Вариант сборки редуктора Ц2У-200-31,5-12:

Вариант сборки 12



Расшифровка Обозначение
Тихоходный вал Т
Быстроходный вал Б
Вариант сборки 12

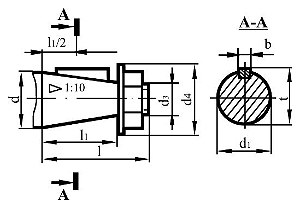

 Размеры конца входного и выходного конусного вала редуктора Ц2У-200-31,5-12-Квх.Квых.:

Входной и выходной вал редуктора Ц2У-200-31,5

 Быстроходный вал:

d d1 d3 ≤d4 I I1 b t
30 27,1 М20х1,5 50 80 58 5 29,1

Шпонка 2-5х5х50 или 5х5х55

Тихоходный вал:

d d1 d3 ≤d4 I I1 b t
70 64,75 М48х3,0 100 140 105 18 68,75

 Шпонка 2-18х11х80 или 18х11х100



 Климатическое исполнение У и категория размещения 1 редуктора Ц2У-200-31,5-12-Квх.Квых.-У1.

 Подшипники редуктора (1)Ц2У-200: входной вал - 7606; промежуточный вал - 7609; выходной вал – 7314А.
