Купить редуктор Ц2У-315Н-16-21-ЦЦ-У1 вы можете с НДС или без НДС. Цена 71000 руб. с НДС или 60000 руб. без НДС по состоянию на 22.04.2018 г.

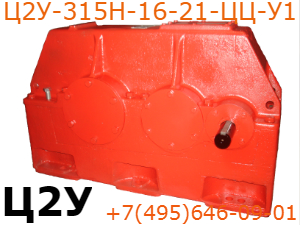

Цилиндрический двухступенчатый редуктор Ц2У-315Н-16 с зацеплением НовиковаУсловное обозначение:

 Ц2У-315Н-16-21-ЦЦ-У1

Основные характеристики:

Параметр Значение
Тип редуктора Ц2У
Номинальный крутящий момент на выходном валу* 8100 Н*м
Масса 510 кг.

* Значение указывается минимальное для передаточного числа 16.

Габаритные размеры редуктора Ц2У-315Н-16, вариант сборки 21:

Чертеж редуктора Ц2У-315Н-16



Межосевое расстояние второй ступени Межосевое расстояние первой ступени Длина Высота Ширина Объём
 315  200  1045 мм  685 мм  720 мм  0,5154 м³

 Н - зацепление Новикова: контакт зубьев шестерни осуществляется в точке.

Передаточное число редуктора Ц2У-315Н-16, фактическое и номинальное:

Передаточное число фактическое 16,42

Параметр Значение
Передаточное число номинальное 16
Число зубьев первичного вала, Z1 19
Число зубьев большой шестерни среднего вала, Z2 77
Число зубьев малой шестерни среднего вала, Z3 19
Число зубьев большой шестерни выходного вала, Z4 77
Передаточное число первой ступени 4,0526
Передаточное число второй ступени 4,0526
Передаточное число фактическое 16,4236

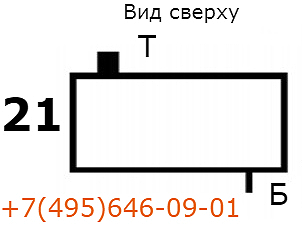

 Вариант сборки редуктора Ц2У-315Н-16-21

 Схема сборки 21



Расшифровка Обозначение
Тихоходный вал Т
Быстроходный вал Б
Вариант сборки 21
